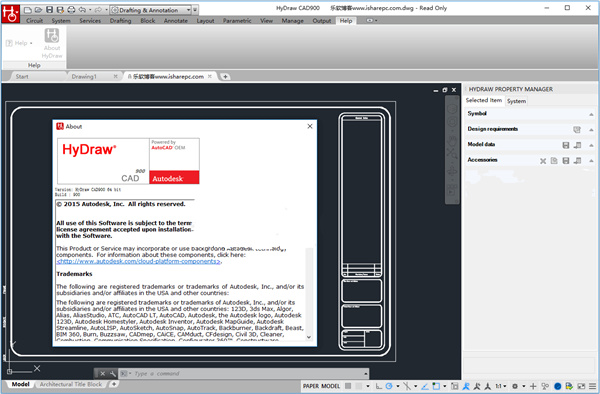

HyDrawCAD900(液压原理图设计软件)

时间：2026-04-23 16:32:00    点击量：

　　是出自VEST公司的一款专业的液压原理图设计软件，旨在帮助用户能够更加轻松准确的创建出一个完美的液压回路，并绘制专业的液压回路图纸、零件清单和报价清单，该系统里面内置了相当实用的二维CAD引擎油路的设计，让用户轻松的即可设计完成专业、没有任何差错的液压回路，包括了对废物清单的自动生成，让用户可实用精确的ISO符号，可通过智能的连接功能来快速的获取关联的数据。除此之外，HyDraw CAD900还使用精确的ISO符号并通过智能链接功能关联模型数据、配件、文档和CAD文件。

　　它可以与自己的功能区菜单无缝协作。通过导航逻辑结构菜单快速定位HyDraw符号。一组相关符号一起显示，任何所需符号都可以通过拖放方法或双击符号插入到图形中。您可以将通用符号或模型代码特定组件符号插入库中。需要时，编辑插入符号的参数属性。

　　HyDraw库可容纳各种简单和复杂的图形组件符号，以及涵盖工业和移动液压系统的原理图。根据ISO1219-1：2012，流体动力系统和组件 - 图形符号和电路图 - 第1部分：常规使用和数据处理应用的图形符号设计。与ISO标准的几个百分比偏差需要考虑到符号和客户群的大变体。 HyDraw库包括滑入式和旋入式插装阀以及用于歧管设计电路的相关符号。

　　HyDraw符号使用原始形状创建，例如线条、折线、矩形、正方形、圆形、圆弧、省略号。它们表示在断电（静止）位置具有指定功能或操作方法的部件，或者没有明确定义的断电位置的部件特定规则。库中包含一组ISO指定的基本形状，以帮助您设计自己的通用符号。 HyDraw符号还包括端口识别和端口编号，这对于多种设计至关重要。

　　VEST遵循ISO模块系统指南（1Module = 2毫米），其中符号适合网格并呈现对称性。使用图层属性将ISO定义的颜色分配给供应线，返回线，引导线，排水线，包络线和流向显示出吸引人的彩色图形，这有助于即时了解组件的操作方面。层属性也用于命名端口，位置和螺线管。 （美国和欧洲模式）

　　新的强大的HyDraw CAD900库搜索命令从搜索一般或OEM特定的符号和电路，节省时间和精力。

　　HyDraw有助于标准化和团队合作。 局域网内的米乐 登录入口多个用户可以共享一个共同的HyDraw库。 这提高了设计和工程团队的生产力。

　　使用库和数据管理控制台根据您的特定需求自定义HyDraw。 使用标记为特定型号代码和相关OEM目录数据的符号保存自定义组件数据。

　　动态方向控制（DC）阀门设计和OEM特定的电路设计以及库中保存的组件属性的部件列表使软件非常高效。Net List创建，流形成m6米乐官网 米乐M6平台入口本估算以及与接口可显着节省成本和时间。工作聪明！

　　2、插入符号自动编号：在HyDraw选项，项目ID选项卡中设置组件和附件编号方案

　　3、复制的符号自动编号：在HyDraw选项，项目ID选项卡中设置组件和附件编号方案

　　6、HyDrawCAD客户端中提供的网络许可选项：HyDrawCAD客户端的借用许可

　　7、按应用类型搜索组件：HydrawLibraryExplorer中现在提供液压，气动或电气选项

　　8、从部件列表中选择要插入的符号：部件列表中的型号代码在Hydraw库中具有链接到它的多个符号

　　9、MirrorHydraw原理图：自动校正物品ID，属性和气球的文本方向和位置

　　11、ISO1219-2项目ID自动编号方案：为第一个符号定义，HyDraw然后存储前缀并连续递增索引以及前缀

　　13、无模型代码的组件自动分组：所有没有型号代码的相同组件都根据“部件列表”中列出的属性进行分组

　　17、非唯一电磁阀ID警告：创建没有项目ID作为选项的图表时，避免重复电磁阀ID

　　19、在绘图中存储的自定义HyDraw图层属性：在图形中插入新符号时，对图层属性所做的更改将被存储，而不会被默认的HyDraw图层属性覆盖

　　20、从零件清单中排除多个项目：可以从零件清单中排除图形中的多个零部件选择

　　22、将HyDrawCAD命令添加到快速访问工具栏:(右键单击功能区菜单上的HyDrawCAD命令）

　　23、线型预览可用于HyDraw连接线、HyDraw功能区使用Cuix文件创建：启用“添加到快速访问”工具栏并存储对界面所做的任何自定义。此外，还可以在HyDraw的新实例中使用

　　3、还具有智能连接线与端口对齐的功能，并能通过跳线自行布线，从而大大简化了设计过程。

　　4、还提供了符合ISO 1219-1标准的8000多个符号，涵盖了工业和移动液压系统，进一步增强了其适用性和专业性。
